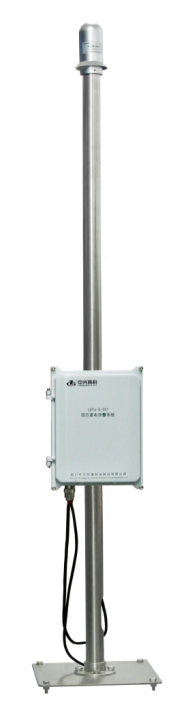

雷電預警系統
概述
中光在雷電領域深入鉆研多年,致力于開發出能早期監控及預警雷電來臨的系統。經過多年的開發和升級,并經歷了野外小區域的可靠試驗,中光防雷在全球同步推出新一代雷電監控及預警系統----雷電預警系統。
雷電預警系統基于地面大氣電場傳感器為核心獲取大氣電場變化,預知臨近的雷暴,準確及時掌握雷暴發生趨勢。在雷電來臨前30分鐘內、安裝點位20km內發出預警信息,從而減少人員傷亡、設備損壞,減輕危害程度以及降低經濟損失。同時,通過雷電預警系統軟件記錄的日常和雷暴發生時的電場變化數據,為氣象科學研究,尤其是雷暴現象研究,積累寶貴的原始資料。預警信息可以通過通信設備及室外報警系統,對轄區內的人員進行發布,及時將危險警告通知需求用戶,使用戶可以在安防預案的指導下及時規避可能的危險,免受雷擊傷害。
使用環境
電源 |
AC 220 V ± 22 V;DC6~12V |
溫度 |
-20 ℃~70 ℃ |
相對濕度 |
≤95 % |
氣壓和海拔 |
86 kPa~106 kPa |
產品配置(標準配置)
名稱 |
數量 |
單位 |
備注 |
固態雷電預警系統 |
1 |
臺 |
|
監測系統軟件 |
1 |
套 |
選配,每個項目配置一套 |
性能指標
項目 |
指標 |
測量范圍 |
-50kV/m~50kV/m |
電場值分辨率 |
≤0.02kV/m |
雷電預警范圍 |
≤ 20kM |
預警時間 |
≤30分鐘 |
響應時間 |
1s |
總不確定度 |
≤2% |
通信方式 |
RS485、以太網、GPRS、LORA |
防水等級 |
IP 65 |
系統平均功耗(W) |
≤ 3 |
執行標準
GBT38121-2019 雷電防護雷暴預警系統
GB/T 18459-2001 傳感器主要靜態性能指標計算方法
雷電是由雷雨云中的電荷達到一定的數量時,在云與云之間或云與地之間發生放電現象,即雷電的發生來源于雷云內部的電荷累積。偵測電場強度和電場變化率原理是利用電效應貫穿于雷電生命周期的各個階段。云層中只要有電荷,就能偵測出在云層下面的大氣電場變化情況,就可以了解雷雨云中電荷積累情況,并判斷本地區是否發生雷擊。
雷電預警系統以地面靜電場的物理測量理論和分析理論為基礎,輔以科學測量手段及高性能數據處理、分析軟件,實時采集、處理并分析當前區域內的電場變化情況,根據相應的數學模型,準確地推算出當前雷電情況并予以報警,同時做出相應措施,即可大大降低雷電災害對人員及設施的影響。
雷電預警系統依據對電場強度及電場變化率的偵測和分析,實時的監測本地雷云變化,并對可能造成雷擊危險的變化加以識別和預警。
根據國內多個氣象監測點數字,全年晴天大氣電場的日變化規律要比年平均更為明顯,其電場值要比全年日平均值大40%左右;雷電的發生與電場儀的快變抖動之間存在著很好的對應關系。根據大氣電場的變化特征和所對應的雷暴過程對大氣電場的雷電預警閾值評估,一般按照三級雷電警報,其預警閥值根據各地區情況有所差異。
功能特點
寬量程,響應速度快;
防濕性強,穩定性好,壽命長,性能可靠;
體積小,空間分辨率高,功耗低;
可單點探測或區域多點無線組網探測。
采用黃橙紅三級聲光預警,對于即將來臨的雷電根據不同的強度等劃分為不同的危險等級,從而發出不同的聲光報警;
可在客戶端上實時顯示場強等信息;
具備信息記錄功能,儲存空間遠遠大于1年,方便用戶查閱歷史記錄數據以及進行數據分析;
根據歷史數據分析結果,可對設備報警閥值進行遠程修改,降低設備雷電誤報率。
