概述

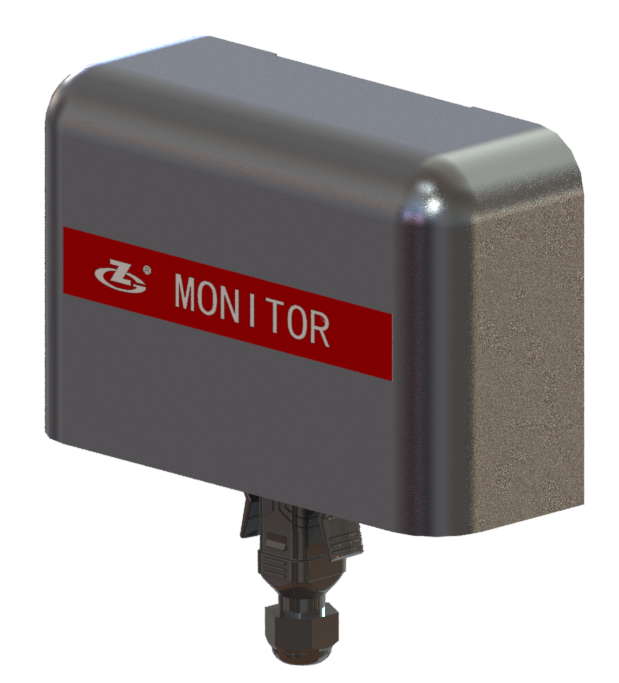

該系統通過安裝在塔桶壁上的監測裝置，實時、準確地監測到通過風力發電機塔桶的電涌電流信息。
雷電威脅著風力發電機的安全運行，因此我們需要準確地掌握風力發電機遭受雷擊的時間、次數、雷電流峰值、極性、電流變化率、電荷量、比能量,便于評估風力發電機組雷電防護設施的效果，為該區域進行防雷設計和改造、保險理賠提供依據，保障風力發電機組的安全運行。
使用環境
| 電源 |
POE供電 |
| 溫度 |
-40 ℃～70 ℃ |
| 相對濕度 |
≤95 % |
| 氣壓和海拔 |
86 kPa～106 kPa |
產品配置(標準配置)
| 名稱 |
數量 |
單位 |
備注 |
| ZGLJ-B5雷電監測儀 |
1 |
臺 |
|
| ZGPOW-5W POE控制盒 |
1 |
個 |
|
性能指標
| 項目 |
指標 |
| 監測內容 |
雷電發生時間、峰值、極性、次數、電流變化率、電荷量、比能量 |
| 雷電峰值監測范圍 |
±1KA～±250 kA |
| 峰值測量誤差 |
≤±10 % |
| 波前、半峰值時間誤差 |
≤±10 % |
| 采樣頻率 |
1 MHz |
| 最大波形采集長度 |
1s |
| 存儲容量 |
200條 |
| 通信接口 |
RJ45 |
| 通信協議 |
Web管理界面/Modbus TCP/FTP/ IEC 60870-5-104 |
| 防水等級 |
IP66 |
| 防鹽霧等級 |
C5H |
| 整機功耗 |
≤6W |
執行標準
Q/75875187-9·7—2016 Lightning monitoring system
GB 4208—2008 外殼防護等級(IP代碼)
GB 4943.1—2011 信息技術設備安全 第1部分：通用要求
GB/T 2423系列 電工電子產品環境試驗
GB/T 17626系列電磁兼容、試驗和測量技術

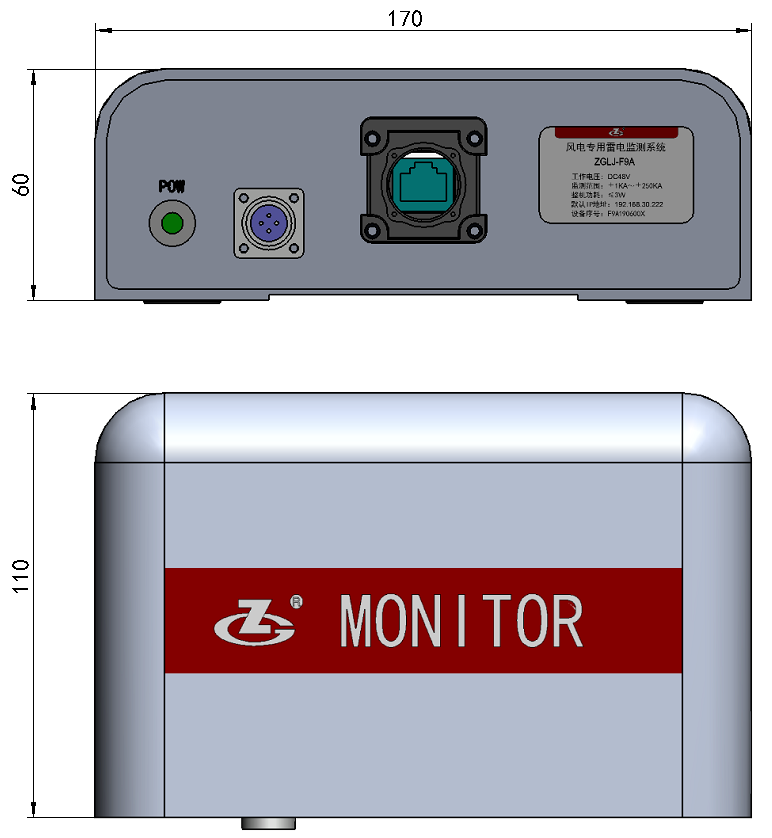

外形尺寸
工作原理
ZGLJ-B5雷電監測儀是將雷電流傳感器、數據處理單元、通訊單元集成在一體的雷電監測設備，采用永久強磁鐵塊將監測儀粘貼在風力發電機塔桶表面。
風力發電機在遭受雷擊等情況產生的電涌電流通過塔桶泄放到接地系統，當雷擊電涌電流通過安裝了雷電監測儀的風力發電機塔筒，傳感器會(huì )將感應到的雷電流信號送入數據處理單元，數據處理單元將采集、計算、記錄雷擊電流波形，分析獲取關鍵雷 電波形參數并存儲于內部存儲器中。用戶可通過本地的WEB界面讀取監測信息，也可以通過Modbus TCP/FTP/ IEC 60870-5-104協議讀取監測數據。
監測儀采用以太網接口，實現數據讀取、傳輸和PoE 方式給供電。

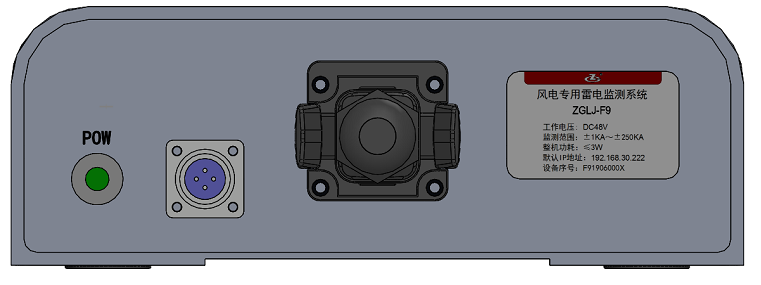

面板指示燈、接口定義
POW電源指示燈
正常：綠色常亮；
異常：熄滅。
故障告警輸出：
輸出故障告警信號（開關量）到主控系統。
接口1、2腳為雷擊計數告警輸出，接口3、4腳為供電故障告警輸出。
RJ45接口
通過網線接至POE供電設備
Functional Characteristics
4.1?雷擊故障實時監測
實時記錄雷擊發生時間、雷電流峰值、極性、次數、電流變化率、電荷量、比能量。
大容量數據儲存
數據記錄達200條；
具備斷電保存功能，長時間監測避免數據丟失。
數據通信
具備以太網接口；
具備Web管理界面/Modbus TCP/FTP/ IEC 60870-5-104協議實現數據本地和遠程通信；
告警輸出
具備雷擊計數干接點信號輸出接口，可接入風機控制系統。
具備設備供電故障干接點信號輸出接口，可接入風機控制系統。
單口POE供電器
一路POE輸出，最大輸出功率6.5W；
內置鋰電池，斷電時自動切換；
為設備提供恢復出廠IP功能。
設備狀態監測
具備設備工作狀態及關鍵參數監測，包括采集通道狀態、通信狀態、設備工作溫度等狀態及參數是實時監測，具備定期設備工作自檢功能，確保設備工作的有效性。
工作參數設置
具備設備工作參數設置功能，包括觸發閾值、溫度采集時間間隔, 自檢時間間隔等參數設置。
高精度傳感技術
采用非接觸式高精度暫態電流傳感器，信號響應頻帶寬，能有效感應雷電信號。
高可靠性
滿足GB/T 17626的要求，具備抗擾能力強等特點：
內置硬件看門狗電路，永不死機；
電源、信號、通訊端口均具備電涌保護功能，確保設備可靠工作；
結構設計工藝精巧、重量輕，擁有多層隔離及水密性材料，抗高溫、抗震、抗老化，防腐、防鹽霧，具有在惡劣環境能保持正常功效的特點。
